台达DVP-PLC液面高度监控报警系统(ANS/ANR)程序设计范例

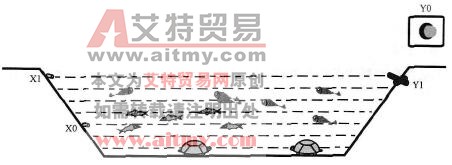

    范例示意如图9-7所示。

    图9-7    范例示意

    【控制要求】

    对一水产养殖场的液面进行实时监控，当液面高度低于下极限且持续2min时，开始启动报警系统。报警系统启动后，报警指示灯亮，同时打开进水阀门进行供水。当水位到达正常水位后，警报解除。

    【元件说明】

    元件说明见表9-5。

    表9-5    元件说明

    【控制程序】

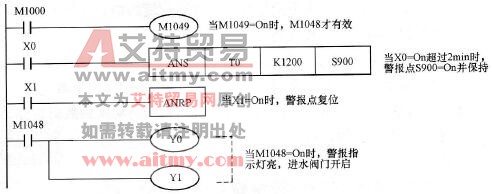

    控制程序如图9-8所示。

    图9-8    控制程序

    【程序说明】

   (1)当液面高度低于下极限时，X0=On，X0=On状态保持2min后，Y0=On，Y1=On，报警指示灯亮，同时打开进水阀门进行给水。

   (2)当液面高度到达正常水位后，X1=On，Y0=Off，Y1=Off，警报解除。
