台达DVP-PLC水管流量精确计算程序设计范例

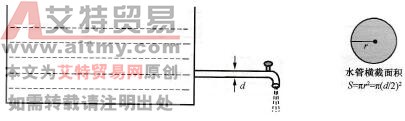

    范例示意如图7-1所示。

    图7-1    范例示意

    【控制要求】

    水管直径以mm为单位，水的流速以dm/s（分米/秒）为单位，水流量以cm³/s（毫升/秒）为单位。水管横截面积S=πr²=π（d/2）²，水流量=水管横截面积×流速。要求水流量的计算结果精确到小数点后的第2位。

    【元件说明】

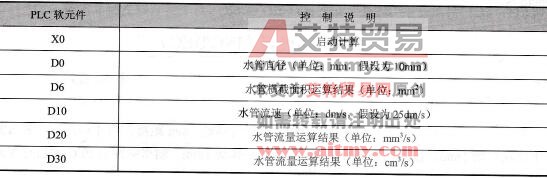

    元件说明见表7-1。

    表7-1    元件说明

    【控制程序】

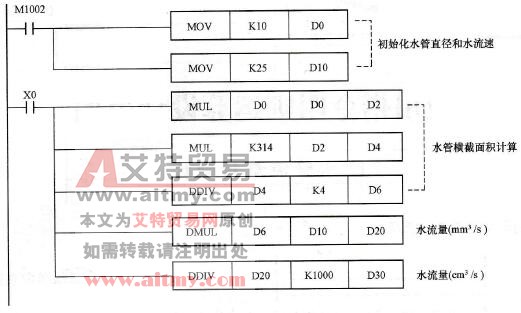

    控制程序如图7-2所示。

    图7-2    控制程序

    【程序说明】

   (1)涉及到小数点的精确运算时，一般需用浮点数运算指令，但用浮点数运算指令需要转换，比较繁琐。本例用整型四则运算指令实现小数点的精确运算。

   (2)本程序中mm、cm、dm都有用到，所以必须统一单位，保证符合结果需要，程序中先将所有单位统一成mm，最后将单位变成需要的cm³。

   (3)计算水管横截面积时需要用到π，π≈3.14，在程序中没有将dm/s（分米/秒）扩大100倍，变成mm单位，而却把兀扩大了100倍，变为K314，这样做的目的可以使运算精确到小数后的两位。

   (4)最后将运算结果mm³/s除以1000变成cm³/s。1cm³=1mL，1L=1000mL=1000cm³=1dm³。

   (5)假设水管直径D0为10mm，水流速D10为25dm/s，则水管水流量运算结果为196cm³/s。
