台达DVP-PLC指拨开关输入及7段显示器输出程序设计范例

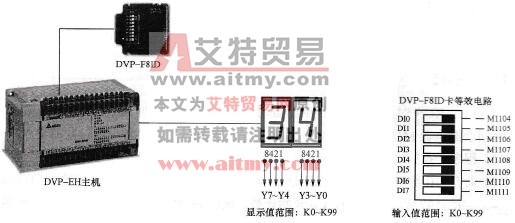

    范例示意如图6-10所示。

    图6-10    范例示意

    【控制要求】

    利用台达EH机种的DVP-F81D扩充卡实现对计数器C0预设值K0～K99的设置，并且通过七段译码显示器将计数器C0现在值(K0～K99)显示出来。

    【元件说明】

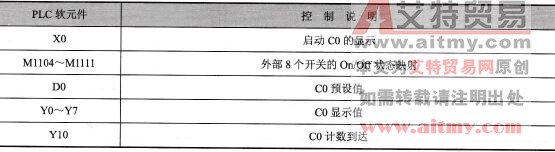

    元件说明见表6-7。

    表6-7    元件说明

    【控制程序】

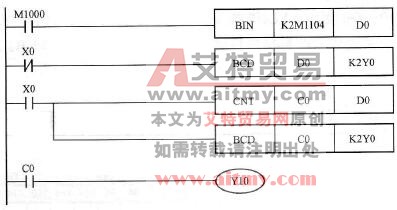

    控制程序如图6-11所示。

    图6-11    控制程序

    【程序说明】

   (1) PLC RUN时，DVP-F81D卡会自动将外部8个开关的On/Off状态映射到PLC内部特殊辅助继电器M1104～M1111，8bit的开关通过配合指令可实现两位数的输入。

   (2)程序一执行，M1000=On，通过BIN指令抓取DVP-F81D卡的计数设置值至D0。

   (3)未启动计数时，X0=Off，BCD指令执行，2位数的7段显示器将显示C0预设值。

   (4)启动计数后，X0=On，C0开始计数，同时BCD指令执行，2位数的7段显示器将显示C0的现在值。

    (5)假设2位数7段显示器从左到右显示为“34”，则DVP-F81D卡DI7～DI0开关状态为00110100。

   (6)当C0计数值到达计数预设值D0后，C0动合触点导通，Y10=On。
