台达DVP-PLC彩灯交替闪烁(CML)程序设计范例

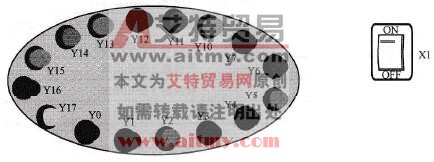

    范例示意如图6-6所示。

    图6-6    范例示意

    【控制要求】

   (1)按下开关到On状态后，偶数编号和奇数编号的彩灯交替亮1s。

   (2)按下开关到Off状态后，所有彩灯熄灭。

    【元件说明】

    元件说明见表6-5。

    表6-5    元件说明

    【控制程序】

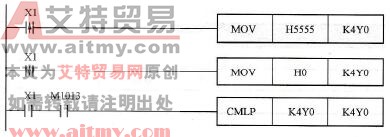

    控制程序如图6-7所示。

    图6-7    控制程序

    【程序说明】

   (1)开关由Off→On状态变化时，K4Y0=H5555，Y17～Y0的状态为0101 0101 0101 0101，即偶数编号的彩灯亮。当M1013=On时，CMLP指令执行，K4Y0的状态被反转，Y17～Y0的状态为1010 1010 1010 1010，即奇数编号的彩灯亮，此状态将保持1s。

   (2)当M1013再次由Off→On时，CMLP指令又执行，K4Y0状态又被反转，偶数编号的彩灯亮。

   (3)每当M1013由Off→On时，Y0～Y17状态被反转1次，且反转后的状态被保持1s，如此反复循环。
