台达DVP-PLC单笔数据多点传送(FMOV)程序设计范例

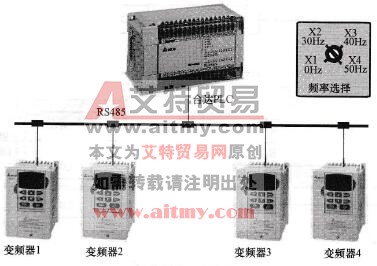

    范例示意如图6-4所示。

    图6-4    范例示意

    【控制要求】

    使用一台台达PLC通过RS-485通信，控制多台台达变频器时，有时需要多台变频器运转频率相同。假设通过内部程序使得PLC的D10～D13分别对应4台变频器驱动频率。此时，只需旋转旋钮开关，4台变频器被设置相同的运转频率。

    【元件说明】

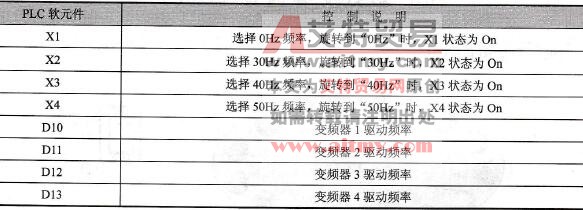

    元件说明见表6-4。

    表6-4    元件说明

    【控制程序】

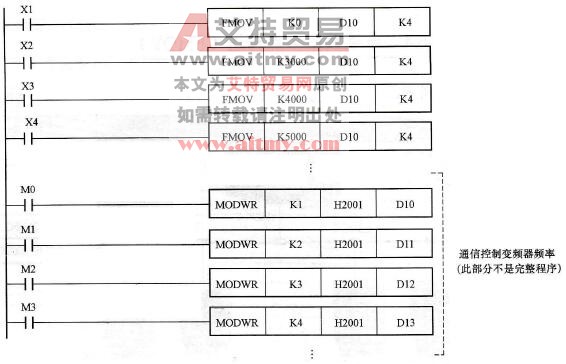

    控制程序如图6-5所示。

    图6-5    控制程序

    【程序说明】

   (1)当X1=On时，将0传送到寄存器D10～D13，变频器的运转频率为0Hz。

   (2)当X2=On时，将K3000传送到寄存器D10～D13，变频器的运转频率为30Hz。

   (3)当X3=On时，将K4000传送到寄存器D10～D13，变频器的运转频率为40Hz。

   (4)当X4=On时，将K5000传送到寄存器D10～D13，变频器的运转频率为50Hz。

   (5)以通信写入变频器的频率。需注意的是4个MODWR指令不能同时执行，否则会产生通信冲突。
