台达DVP-PLC多笔历史数据备份(BMOV)程序设计范例

    【控制要求】

    使用DVP-PLC搭建一个测试实验台，对待测设备的数据进行记录，并将记录的数据依次放入寄存器D0～D99中，每间隔30min将D0～D99的数据转移到其他寄存器中，以便D0～D99重新接收新数据。待测设备的一个测试周期为2h。

    【元件说明】

    元件说明见表6-3。

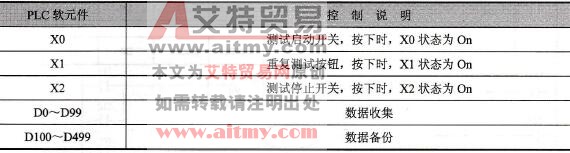

    表6-3    元件说明

    【控制程序】

    控制程序如图6-3所示。

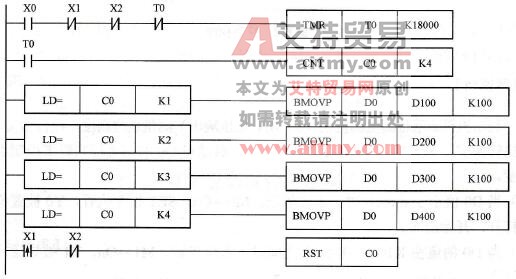

    图6-3    控制程序

    【程序说明】

   (1)当X0=On时，T0定时器开始执行计时，每隔30min定时器的动合触点由Off→On动作一次。

   (2)采用计数器C0对定时器的动合触点进行计数。当C0=1时，将D0～D99的数据传送到D100～D199；当C0=2时，将D0～D99的数据传送到D200～D299；当C0=3时，将D0～D99的数据传送到D300～D399；当C0=4时，将D0～D99的数据传送到D400～D499。至此，整个测试过程结束。

   (3)如果需要对待测设备进行重复测试，只要将X1由Off→On动作一次即可。

   (4)当X2=On时，停止测试，PLC不再对待测设备采集数据，同时清除计数器C0。
